Hシリーズ・PCフレーム

Hシリーズ・クロスタイプHC

Hシリーズ・クロスタイプHC

構造図ダウンロードはこちら

型式 クロスタイプ [2,900×2,900]
規格 HC300-30 HC300-35 HC300-40 HC300-45 HC300-50 HC300-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,640 1,830 2,150 2,470 2,780 3,090
受圧面積(参考)
(m2)
2.545

型式 クロスタイプ [2,400×2,400]
規格 HC250-30 HC250-35 HC250-40 HC250-45 HC250-50 HC250-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,420 1,590 1,860 2,130 2,400 2,660
受圧面積(参考)
(m2)
2.168

型式 クロスタイプ [1,900×1,900]
規格 HC200-30 HC200-35 HC200-40 HC200-45 HC200-50 HC200-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,160 1,320 1,530 1,750 1,960 2,170
受圧面積(参考)
(m2)
1.736

*単位質量は標準値 *受圧面積は標準値


Hシリーズ・セミスクエアタイプHSS

Hシリーズ・セミスクエアタイプHSS

構造図ダウンロードはこちら

型式 セミスクエアタイプ [2,850×2,850]
規格 HSS300-30 HSS300-35 HSS300-40 HSS300-45 HSS300-50 HSS300-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

2,330 2,690 2,970 3,130 3,300 3,920
受圧面積(参考)
(m2)
5.121

型式 セミスクエアタイプ [2,400×2,400]
規格 HSS250-30 HSS250-35 HSS250-40 HSS250-45 HSS250-50 HSS250-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,790 2,030 2,360 2,740 3,230 3,710
受圧面積(参考)
(m2)
3.760

型式 セミスクエアタイプ [1,900×1,900]
規格 HSS200-30 HSS200-35 HSS200-40 HSS200-45 HSS200-50 HSS200-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,260 1,430 1,760 2,080 2,400 2,710
受圧面積(参考)
(m2)
2.485

*単位質量は標準値 *受圧面積は標準値


Hシリーズ・スクエアタイプHS

Hシリーズ・スクエアタイプHS

構造図ダウンロードはこちら

型式 スクエアタイプ [2,850×2,850]
規格 HS300-30 HS300-35 HS300-40 HS300-45 HS300-50 HS300-55
設計アンカー力
(kN)
330 444 550 708 880 988

製品重量(参考)
(kg)

3,150 3,580 3,850 4,020 4,180 5,180
受圧面積(参考)
(m2)
8.123

型式 スクエアタイプ [2,350×2,350]
規格 HS250-30 HS250-35 HS250-40 HS250-45 HS250-50 HS250-55
設計アンカー力
(kN)
330 444 550 708 880 988

製品重量(参考)
(kg)

2,240 2,380 2,520 3,210 3,340 4,020
受圧面積(参考)
(m2)
5.523

型式 スクエアタイプ [1,850×1,850]
規格 HS200-30 HS200-35 HS200-40 HS200-45 HS200-50 HS200-55
設計アンカー力
(kN)
330 444 550 708 880 988

製品重量(参考)
(kg)

1,490 1,590 1,860 2,290 2,400 2,810
受圧面積(参考)
(m2)
3.423

*単位質量は標準値 *受圧面積は標準値



Tシリーズ・PCフレーム

Tシリーズ・クロスタイプTC

Hシリーズ・クロスタイプTC

構造図ダウンロードはこちら

型式 クロスタイプ [2,900×2,900]
規格 TC300-30 TC300-35 TC300-40 TC300-45 TC300-50 TC300-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,660 1,850 2,170 2,480 2,800 3,110
受圧面積(参考)
(m2)
2.545

型式 クロスタイプ [2,400×2,400]
規格 TC250-30 TC250-35 TC250-40 TC250-45 TC250-50 TC250-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,440 1,610 1,880 2,150 2,420 2,690
受圧面積(参考)
(m2)
2.168

型式 クロスタイプ [1,900×1,900]
規格 TC200-30 TC200-35 TC200-40 TC200-45 TC200-50 TC200-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,180 1,340 1,550 1,770 1,980 2,190
受圧面積(参考)
(m2)
1.736

*単位質量は標準値 *受圧面積は標準値


Tシリーズ・セミスクエアタイプTSS

Tシリーズ・セミスクエアタイプTSS

構造図ダウンロードはこちら

型式 セミスクエアタイプ [2,850×2,850]
規格 TSS300-30 TSS300-35 TSS300-40 TSS300-45 TSS300-50 TSS300-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

2,350 2,710 2,990 3,150 3,310 3,950
受圧面積(参考)
(m2)
5.121

型式 セミスクエアタイプ [2,400×2,400]
規格 TSS250-30 TSS250-35 TSS250-40 TSS250-45 TSS250-50 TSS250-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,810 2,050 2,380 2,760 3,240 3,730
受圧面積(参考)
(m2)
3.760

型式 セミスクエアタイプ [1,900×1,900]
規格 TSS200-30 TSS200-35 TSS200-40 TSS200-45 TSS200-50 TSS200-55
設計アンカー力
(kN)
330 444 550 708 880 1100

製品重量(参考)
(kg)

1,280 1,450 1,770 2,100 2,420 2,740
受圧面積(参考)
(m2)
2.485

*単位質量は標準値 *受圧面積は標準値


Tシリーズ・スクエアタイプTS

Tシリーズ・スクエアタイプTS

構造図ダウンロードはこちら

型式 スクエアタイプ [2,850×2,850]
規格 TS300-30 TS300-35 TS300-40 TS300-45 TS300-50 TS300-55
設計アンカー力
(kN)
330 444 550 708 880 988

製品重量(参考)
(kg)

3,170 3,600 3,870 4,040 4,190 5,210
受圧面積(参考)
(m2)
8.123

型式 スクエアタイプ [2,350×2,350]
規格 TS250-30 TS250-35 TS250-40 TS250-45 TS250-50 TS250-55
設計アンカー力
(kN)
330 444 550 708 880 988

製品重量(参考)
(kg)

2,260 2,400 2,540 3,230 3,360 4,050
受圧面積(参考)
(m2)
5.523

型式 スクエアタイプ [1,850×1,850]
規格 TS200-30 TS200-35 TS200-40 TS200-45 TS200-50 TS200-55
設計アンカー力
(kN)
330 444 550 708 880 988

製品重量(参考)
(kg)

1,510 1,610 1,880 2,310 2,410 2,840
受圧面積(参考)
(m2)
3.423

*単位質量は標準値 *受圧面積は標準値



Rシリーズ・PCフレーム

Rシリーズ・タイプR

Rシリーズ・タイプR

型式 Rタイプ [2,900×2,900]
規格 HR300−30 HR300−40 HR300−50
設計アンカー力 (kN) 300 450 700

製品重量(参考) (kg)

2,720 3,730 4,160
受圧面積(参考) (m2) 6.490
コンクリートの設計基準強度f'ck=50N/mm2以上
*単位質量は標準値 *受圧面積は標準値


Fシリーズ・PCフレーム

Fシリーズ・タイプF

Fシリーズ・タイプF

型式 Fタイプ [2,900×2,900]
規格 HF300−30 HF300−40 HF300−50
設計アンカー力 (kN) 330 550 880

製品重量(参考) (kg)

1,860 2,410 2,730
受圧面積(参考) (m2) 3.551
コンクリートの設計基準強度f'ck=50N/mm2以上
*単位質量は標準値 *受圧面積は標準値

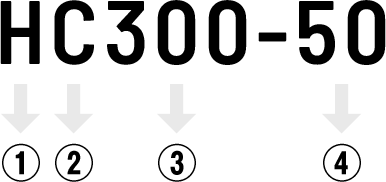

PCフレーム規格の見方
PCフレームのシリーズ名を示しています。 H (Hシリーズ)
PCフレームのタイプを示しています。 C (クロスタイプ)
PCフレームの敷設間隔(アンカーピッチ)を示しています。
また、製品長は、クロスタイプでは、敷設間隔-10cmです。
スクエアタイプでは、敷設間隔-15cmです。
300cm (3.0m)
L=300-10=290cm (2.9m)
L=300-15=285cm (2.85m)
PCフレームの最大板厚を示しています。t=50cm
